Модуль защиты от протечек LDM5.0

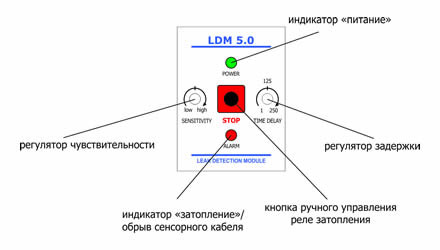

Органы управления и индикации
Все регулировки необходимо производить до подключения питающего напряжения к модулю LDM5.0.
«STOP» - кнопка ручного включения реле затопления. Для включения реле «ALARM» нажмите и удержите эту кнопку в течение 3-5 секунд. Включение режима произойдет после отпускания кнопки, о чем проинформирует индикатор «ALARM». Для отключения режима повторно нажмите кнопку и удержите в течение 3-5 секунд.
«POWER» - светодиодный индикатор индицирует подключение модуля к источнику питания.
«ALARM» - светодиодный индикатор имеет 4 режима индикации:
- при подаче питающего напряжения на модуль моргает с равными короткими интервалами (время включения равно времени выключения) приблизительно в течение 10 секунд, индицируя режим самодиагностики модуля
- при обрыве сенсорного кабеля моргает в следующем порядке: 2 короткие вспышки, длинная пауза.
- при затоплении сенсорной части горит непрерывно
- при нажатии кнопки «STOP» моргает с равными интервалами порядка 1,5 секунд
«SENSITIVITY» - регулятор предназначен для установления чувствительности. Регулировка производится в соответствие с указателем на лицевой панели блока управления до подачи питающего напряжения. Предустановлен на минимальную чувствительность.
