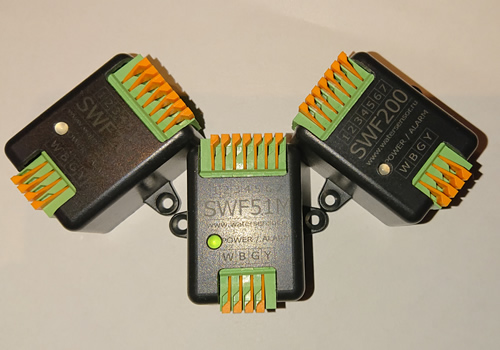

Модуль обнаружения протечек SWF5.1M Modbus RTU

Модуль защиты от протечек SWF5.1M совместно с сенсорным кабелем SC предназначен для определения присутствия воды

модуль обнаружения протечек с измерением дистанциисенсорный кабель защиты от протечек

Технические характеристики

Напряжение питания:
24VDC (±10%)

Ток потребления в дежурном режиме:
23mA
Максимальный ток потребления в режиме сработки:
70mA
Выход «затопление»: сухой (релейный) контакт,
макс. коммутируемые рабочие напряжение/ток:

120 VAC/1А
24 VDC/1А
RS-485 интерфейс, протокол обмена Modbus RTU. Поддерживаемые скорости:
9600 бод, 19200 бод, 38400 бод
Макс. коммутируемые рабочие напряжение/ток:
120 VAC/1А
24 VDC/1А
Индикатор питания

Индикатор состояния (настройка, затопление, обрыв кабеля)

Кнопка ручного управления

Регулировка времени задержки


Регулировка чувствительности

Температура эксплуатации

0...+50 С
Влажность

0-80% без конденсата
Размеры блока управления

38 х 28 х 21 мм
Монтаж на DIN-рейку

Максимальная длина подключаемого кабеля SC 200 метров

Модуль защиты от протечек SWF5.1M имеет малые габариты, диагностику на обрыв, подствойку чувствительности, времени задержки, Modbus протокол.

Скачать паспорт SWF5.1M

Для предварительного расчета необходимых длин сенсорных кабелей и количества крепежа рекомендуем воспользоваться калькулятором
