Ленточный (зонный) датчик протечки воды SWF5.1

Зонный (он же кабельный, линейный или ленточный) датчик протечки SWF 5.1 предназначен для определения присутствия воды или любой неагрессивной токопроводящей жидкости.

Датчик имеет 2 раздельных релейных выхода (сухой контакт): сигнализация на затопление и на обрыв кабеля.

Отсутствие постоянных потенциалов на электродах датчика позволяет датчику длительное время находиться в жидкости, не подвергаясь электролизу.

Датчик SWF5.1 оснащен встроенным блоком управления настройки чувствительности и времени задержки, имеет световую индикацию затопления и обрыва кабеля.

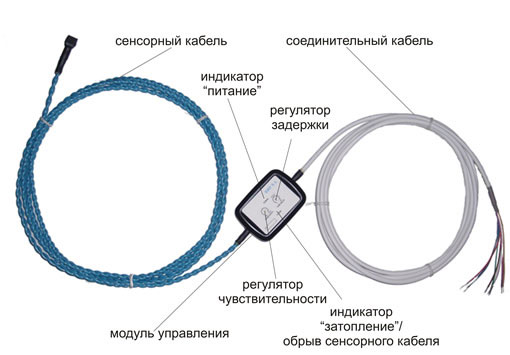

ленточный датчик протечки
Кабельный (зонный) датчик протечки SWF5.1 позволяет обеспечить непрерывный контроль площади от присутствия воды и неагрессивных токопроводящих жидкостей, исключая появление «слепых зон» и применяются в случаях, когда требуется более тщательный и непрерывный контроль возможных протечек.

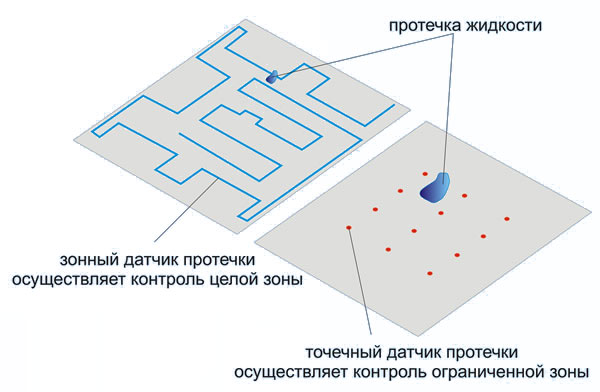

преимущества кабельного датчика протечки по сравнению с точечным

Области применения:

  • Серверные / ЦОД (Дата-центры)
  • Системы холодоснабжения / кондиционирования / вентиляции / теплоснабжения / водоснабжения
  • Коммуникационное оборудование
  • Помещения с важным оборудованием и данными
  • Системы обогрева окон в зданиях со стеклянными фасадами
  • Музеи, выставочные залы, библиотеки, архивы
  • Бытовые помещения
  • Жилые и промышленные объекты

Технические характеристики и конструктивные особенности

Напряжение питания: 24VDC (±10%)
Ток потребления в дежурном режиме: 11mA
Максимальный ток потребления в режиме сработки: 30mA
Выход «затопление»: сухой (релейный) контакт,
макс. коммутируемые рабочие напряжение/ток:
120 VAC/1А
24 VDC/1А
Выход «обрыв кабеля»: сухой (релейный) контакт,
Макс. коммутируемые рабочие напряжение/ток:
120 VAC/1А

24 VDC/1А
Индикатор питания
Индикатор состояния (настройка, затопление, обрыв кабеля)
Защитный интервал времени срабатывания от 1 до 250 секунд
Регулировка чувствительности
Температура эксплуатации -10...+70 С
Влажность 0-80% без конденсата
Размеры блока управления 69,5 х 50,5 х 21 мм
Электроды датчика изготовлены из нержавеющей стали марки 12Х18Н10Т
Длины сенсорного кабеля: от 1 до 200 метров
Диаметр сенсорного кабеля 5,4 мм
Стандартная длина соединительного кабеля 3 метра (другие длины - под заказ)

Для предварительного расчета необходимых длин сенсорных кабелей и количества крепежа рекомендуем воспользоваться калькулятором (ссылка на калькулятор).



Скачать паспорт на кабельный (ленточный) датчик протечки SWF5.1
