Сенсорный кабель SC

Варианты подключения к модулю управления LDM5.0

Ниже показаны возможные схемы подключения сенсорного кабеля к модулю управления LDM5.0:

ВНИМАНИЕ! При подключении сенсорного кабеля к блоку управления LDM5.0 не рекомендуется превышать суммарную допустимую длину подключаемых кабелей (сенсорного и соединительного) более чем 200 метров.

Схема подключения кабеля от протечек

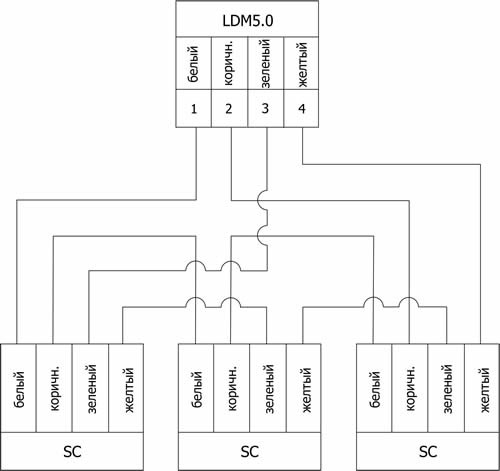

Схема подключения кабеля "веером".


Схема подключения сенсороного кабеля для прохождения
Схема подключения сенсороного кабеля для прохождения "мертвых" зон соединительным кабелем.


Подключение чувствительного элемента для защиты от протечки
Схема Т-ответвления сенсорного кабеля.

Для предварительного расчета необходимых длин сенсорных кабелей и количества крепежа рекомендуем воспользоваться калькулятором
